公与淑婷厨房猛烈进出_无码中文高清少妇_中文字幕乱老妇女一视频_免费看片的黄色软件_深夜免费福利男女爱视频_欧美日韩乱伦强奸_日韩一级在线播放_丁香五月深爱六五月婷婷_免费无码成人V在线播放不卡_538视频在线观看

Sikafloor®-161
雙組份環(huán)氧底涂/中間找平層
------------------------------------------------------------------------------------------------------------------

Sikafloor®-161的用途
△ 適用于混凝土基層,水泥找平層及環(huán)氧砂漿的底涂.
△ 適用于有較強吸收性的基面.
△ 做為經(jīng)濟型環(huán)氧地面系統(tǒng) Sikafloor 263SL 和 Sikafloor 264 的底涂.
△ 找平砂漿/撒播層的良好介質(zhì).
△ 做為環(huán)氧地面系統(tǒng) Sikafloor 263SL 和 Sikafloor 264 的的中間層
Sikafloor®-161的優(yōu)點
◇ 符合標準 GB/T 22374-2008
◇ 低粘性.
◇ 好的滲透力.
◇ 良好的粘接性.
◇ 無溶劑
◇ 易施工
◇ 短的涂層間等候時間
◇ 多用途

------------------------------------------------------------------------------------------------------------------

產(chǎn)品數(shù)據(jù)
組成
表觀/顏色 樹脂- A 組分: 褐色透明，液體.
固化劑- B 組分: 透明，液體.
包裝 樹脂 A 組分: 20.54 公斤/桶
固化劑 B 組分: 5.46 公斤/桶
儲存條件/質(zhì)保
在+5°C 到 +30°C 干燥的條件下,包裝確保密封,不被開啟等良好儲存條件下,產(chǎn)品質(zhì)量保質(zhì)期為生產(chǎn)期后的兩年。
技術(shù)指標
化學成份 環(huán)氧樹脂
密度 A 部分: 1.60 公斤/升 B 部分~ 1.00 公斤/升 混合后:~ 1.4 公斤/升 (GB 6750)
所有以上密度指標是在 +23°C 的環(huán)境中測試.
固體含量 ~ 99% (體積) / ~ 99% (重量)
物理指標
抗壓強度 樹脂: ~ 60 N/mm2 (28 天 / +23°C) GB/T 17671
抗折強度 樹脂: ~ 30 N/mm2 (28 天 / +23°C) GB/T 17671
粘接強度 > 1.5 N/mm2 (混凝土破壞) JC/T 907
肖氏硬度 76 (7 天 / +23°C) GB/T 2411
基面條件
基層混凝土需要有足夠強度(抗壓強度至少 25 N/mm2 抗拉強度至少 1.5 N/mm2)表面必須平整,清潔,密實,干燥,且沒有松動顆粒.表面干凈,沒有污垢,油脂等等,若對表面基層不確定,如有疑問，請先做小樣測試.
基層處理準備
須用機械方法如噴砂或打磨等方式清除強度不夠的水泥浮漿和油污.直到獲得開放的，表面強度和粗糙度良好的基層松軟的混凝土必須被去除,混凝土表面酥松的空洞,氣孔必須暴露出來.修補及填充混凝土表面的空洞/氣孔應使用合適的西卡專用系統(tǒng) Sikafloor®, SikaDur®及 SikaGard® .混凝土基層的處理,找平是為了獲得平整及美觀的表面.較難處理的凸點建議用打磨的方式.所有灰塵,松動的浮漿必須在施工前被去除,可以用鋼刷和真空吸塵.
施工條件及限制
基層溫度 +10°C 到 +30°C
周圍環(huán)境 +10°C 到 +30°C
基層濕度 基面含水率< 4%
測試方法 Sika-Tramex 法或 CM-測試方法.
濕氣無上升,符合ASTM 標準(聚乙烯板法)
相關空氣濕度 80% 相對濕度
露 點 當心冷凝! 基層及未固化地面必須比露點溫度高 3°C,以降低面層出現(xiàn)冷凝或發(fā)花的風險。

------------------------------------------------------------------------------------------------------------------

施工指導

混合 樹脂 A : 固化劑 B = 79 : 21 (重量比)
攪拌時間 混合之前,首先充分攪動A 組份(樹脂),然后將B 組份全部加入,連續(xù)攪拌直到獲得均勻的混合物為止.
當A,B 組份完成混合后,加入石英砂和選擇性的添加劑(觸變劑)再攪拌直致獲得均勻的混合物.

將材料傾倒于另一攪拌容器內(nèi),確保充分的均勻攪拌.

避免過度攪拌而帶入過多的空氣。

攪拌工具 Sikafloor®-161須使用(300 - 400 rpm)轉(zhuǎn)速的電動攪拌器及其他相適宜的攪拌工具。若做為砂漿層攪拌時使用被迫式攪拌器,其滴落在攪拌葉上的材料不能被使用。

施工方法/工具 施工前,檢查并確認基層的含水率和露點.
若基層含水率 > 4% , 需要使用Sikafloor® EpoCem® 做為 T.M.B.系統(tǒng) (臨時防潮層).

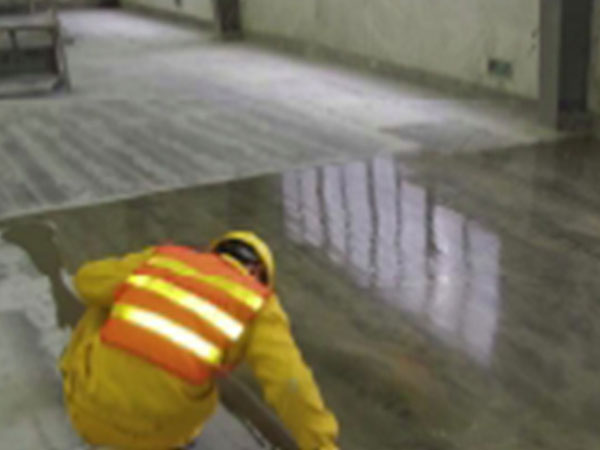

做為底涂:連續(xù)的將 Sikafloor®-161 用刷子,滾筒涂覆在混凝土表面,必要是可以施工兩遍.
做為找平砂漿:粗糙的混凝土必須首先找平,用找平砂漿使用橡膠滾軸或刮板批刮到要求的厚度..
做為中間層：將Sikafloor®-161 傾倒在基層，用鋸齒刮板均應的涂覆開，馬上用消泡滾筒橫豎兩方
向滾動，確保均一的厚度。若需要在拋砂需先輕拋，然后再滿拋。
做為黏接層:使用刷子,滾筒或橡膠滾軸..做為砂漿層/修補，在粘接層還處于粘性狀態(tài)下，使用水平板和壓條找出水平,短暫的等候時間后用刮板或有特氟龍表面的拋光機壓實(轉(zhuǎn)速20 - 90 rpm).
------------------------------------------------------------------------------------------------------------------

設備/工具清洗
工具及設備在使用后立即用 Thinner C 清洗,已經(jīng)硬化/固化的必須用機械方式去除.
施工限制備注
Sikafloor®-161 不能被使用在有明顯潮汽上升的基層混凝土上.
剛施工完成的Sikafloor®-161 必須嚴禁潮濕,冷凝和水至少24 小時以上.
避免污物污染已完成的底涂.
Sikafloor®-161 砂漿層不能施工在經(jīng)常接觸水汽的地方,除非基層已被封閉.
實際操作中選擇最適合的骨料.
室外施工，應在溫度下降時施工，如果在氣溫上升時施工會產(chǎn)生針眼現(xiàn)象。

------------------------------------------------------------------------------------------------------------------

備 注
本技術(shù)說明書所有的技術(shù)指標均為實驗室數(shù)據(jù),現(xiàn)實中根據(jù)環(huán)境的變化,技術(shù)性能可能會有所變化.
當?shù)叵拗?由于各國對該產(chǎn)品性能的規(guī)范有所不同,有關該產(chǎn)品的具體施工領域描述,請咨詢當?shù)氐漠a(chǎn)品技術(shù)資料.
健康 為獲取化學品操作、儲存和處理的信息和建議，用戶應參照新的包含有物理學、生物學、毒物學及其他相關數(shù)據(jù)的材料手冊。
