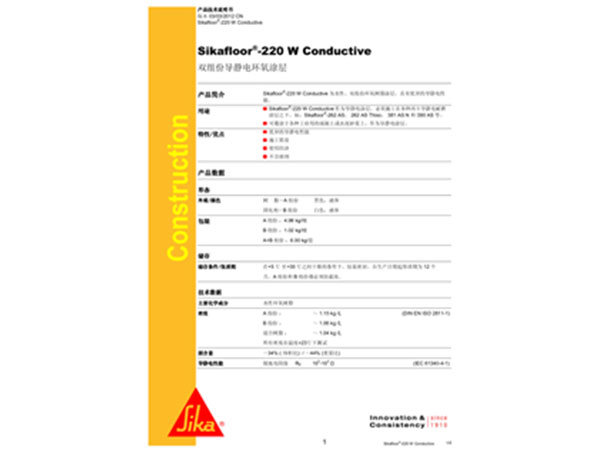

產(chǎn)品技術說明書
版本 03/03/2012 CN
Sikafloor ® -220 W Conductive
1 1/5
Construction
Sikafloor ® -220 W Conductive
Sikafloor ® -220 W Conductive
雙組份導靜電環(huán)氧涂層
產(chǎn)品簡介
Sikafloor ® -220 W Conductive 為水性、雙組份環(huán)氧樹脂涂層,具有優(yōu)異的導靜電性能。
用途
? ? Sikafloor ® -220 W Conductive 作為導靜電涂層,必須施工在各種西卡導靜電耐磨涂層之下,如:Sikafloor ® -262 AS, 262 AS Thixo, 381 AS N 和 390 AS 等。
? ? 可覆涂于各種工業(yè)用的混凝土或水泥砂漿上,作為導靜電涂層。
特性/ / 優(yōu)點
? ? 優(yōu)異的導靜電性能
? ? 施工簡易
? ? 使用經(jīng)濟
? ? 不含溶劑
產(chǎn)品數(shù)據(jù)
形態(tài)
外觀/ / 顏色 樹 脂-A 組份 黑色,液體
固化劑-B 組份 白色,液體
包裝
A 組份 :4.98 kg/桶
B 組份 :1.02 kg/桶
A+B 組份 :6.00 kg/套
儲存
儲存條件/ / 保質(zhì)期 在+5 ℃ 至+30 ℃之間干燥的條件下,原裝密封,自生產(chǎn)日期起保質(zhì)期為 12 個月。A 組份和 B 組份都必須防霜凍。
技術數(shù)據(jù)
主要化學成分 水性環(huán)氧樹脂
密度 A 組份 : ~ 1.15 kg /L (DIN EN ISO 2811-1)
B 組份 : ~ 1.06 kg /L
混合樹脂 : ~ 1.04 kg /L
所有密度在溫度+23℃下測試
固含量 ~34% ( 體積比) / ~44% (重量比)
導靜電性能 接地電阻值 R E 10 3 -10 4 ? (IEC 61340-4-1)
2 2/5
Sikafloor ® -220 W Conductive
系統(tǒng)信息
系統(tǒng)結(jié)構(gòu)
底油: 1 層 Sikafloor ® -156
接地: Sikafloor ® Earthing Kit
導電涂層: 1 層 Sikafloor ® -220 W Conductive
導電耐磨涂層: 1 層 Sikafloor ® -262 AS 或 AS Thixo
或 1 層 Sikafloor ® -381 AS N
或 1 層 Sikafloor ® -390 AS
導電密封層: 1 層 Sikafloor ® -230 ESD TopCoat (可選)
注意:必須遵照上述材料配制,不能擅自更改。
施工細則
涂層系統(tǒng) 產(chǎn)品 用量
底油 Sikafloor ® -156 0.3 - 0.5 kg/m 2
找平層(可選) Sikafloor ® -156 找平砂漿 參照 Sikafloor ® -156 產(chǎn)品
技術說明書
導電涂層 Sikafloor ® -220 W
Conductive
0.08 - 0.10 kg/m 2
Sikafloor ® -262 AS ~ 2.5 kg/m 2
Sikafloor ® -262 AS Thixo ~ 0.75 kg/m 2
Sikafloor ® -381 AS N ~ 2.5 kg/m 2
耐磨層
Sikafloor ® -390 AS ~ 2.5 kg/m 2
導電密封層(可選) Sikafloor ® -230 ESD ~ 0.15 kg/m 2
用量
以上數(shù)據(jù)為理論值,且不包含任何額外材料 如: 用于解決表面孔隙、表面修飾、其他找平及損耗等。
基面質(zhì)量 混凝土基面必須堅固,有足夠的抗壓強度(至少 25 N/mm 2 )和抗拉強度(至少 1.5N/mm 2 ) 。
基面必須清潔、干燥,沒有任何污染物,如:灰塵、油、油脂、涂層或表面處理材料等。
若有疑問,請先進行小面積測試。
基面處理 ? 須用機械方法如噴砂或打磨等方式清除強度不夠的水泥浮漿和油污,直到獲得開放的,表面強度和粗糙度良好的基面。
? 疏松的混凝土必須被移除,表面缺陷(如氣孔和空隙)必須暴露。
? 基面的修復,如:孔隙填充,表面找平等可用 Sikafloor ® 、Sikadur ® 、Sikagard ® 系列適用的產(chǎn)品。
? 為了使表面平整,混凝土或水泥基面必須先涂底油或找平。不平整的表面將影響其厚 度,從而影響后續(xù)深層的導電性能。
? 清除局部凸點建議用機械打磨的方式去除。
? 使用此產(chǎn)品前,必須使用刷子和/或吸塵器清除表面的灰塵以及任何松散易碎物質(zhì)。
3 3/5
Sikafloor ® -220 W Conductive
施工條件/ / 限制
基面溫度 + 10℃, + 30℃。
環(huán)境溫度 + 10℃, + 30℃。
基面濕度 基面含水率≤4% pbw
測試方法:Sika ® -Tramex 濕度計或 CM-測量器
按 ASTM(聚乙烯膜)測試無潮氣散出
相對空氣濕度 75%
露點 注意水氣凝結(jié)!
基面和未固化的地面溫度必須至少高于露點 3℃,以降低完工地面的冷凝和發(fā)花的風險。
施工 指南
混合 A 組份:B 組份=83:17(重量比)
攪拌時間 在混合前,用機械方法將 A 組份攪拌均勻,然后把 B 組份全部加入到 A 組份中,攪拌至少直至混合物均勻一致。
將材料倒入另一干凈容器再攪拌至均勻一致以確?;旌?。
避免過度攪拌,盡量減少引入空氣。
攪拌工具 Sikafloor ® -220 W Conductive 應使用慢速電動攪拌器( 300-400 rpm )或其它合適的設備攪拌。
施工方法/ / 工具 用短毛尼龍滾筒(12 mm)將 Sikafloor ® -220 W Conductive 均勻涂布清潔工具 使用后立即用水清洗所有的施工工具和設備。硬化/固化材料只能用機械方法清除。
溫度 時間
+10°C ~ 120
+20°C ~ 90
+30°C ~ 30
現(xiàn)場可操作時間
在 Sikafloor ® -156 上施工 Sikafloor ® -220 W Conductive 的間隔時間:
基面溫度 最短 最長
+10°C 36 小時 6 天
+20°C 24 小時 4 天
+30°C 12 小時 2 天
在 Sikafloor ® -220 W Conductive 上施工 Sikafloor ® -262 AS, Sikafloor ® -262 AS
Thixo, Sikafloor ® -390 AS 或 Sikaflloor ® -381 AS N 的間隔時間:
基面溫度 最短 最長
+10°C 26 小時 7 天
+20°C 17 小時 5 天
+30°C 12 小時 4 天
涂層施工間隔時間/ /
可涂覆性
以上時間為約值,具體時間會受周圍的環(huán)境,特別是溫度和相對濕度的影響。
4 4/5
Sikafloor ® -220 W Conductive
該產(chǎn)品只能由有經(jīng)驗的專業(yè)人員施工。
切勿在可能產(chǎn)生很大水汽壓力的基面上施工 Sikafloor ® -220 W Conductive。
只能在涂過底油或已找平的混凝土或水泥上施工。
不能在底油上撒砂。
完工的 Sikafloor ® -220 W Conductive 至少 24 小時內(nèi)免受濕氣,冷凝和水的影響。
避免底油積留表面。
底油表干時,才能使用 Sikafloor ® conductive 涂層。否則,會引起皺折和降低導電性能。
工具
推薦使用以下供應商的工具
PPW-Polyplan-Werkzeuge GmbH , 電話: +49 40/5597260 , www.polyplan.com Sikafloor ® -220 W Conductive 固化后,強烈推薦對其導電性能進行測試。
施工前,必須使用現(xiàn)場施工樣板。此樣板必須得到承包人或客戶的認可和接受。承包人或客戶可在規(guī)范和方法聲明中提出想要的導電效果和測試方法。特別推薦按下表確定導電測試點的數(shù)量。
施工面積 數(shù)量
< 10 m 2 1 測量點 / m 2
10 - 100 m 2 10 - 20 測量點
> 100m 2 10 測量點/ 100m 2
施工 注意事項/ / 限制
每兩個測試點間的距離至少為 50 cm,若測試結(jié)果小于或大于要求值,那么在此接地點周圍 50 cm 內(nèi)取點進行附加測試。
若使用 Sikafloor ® Earthing Kit 導電系統(tǒng)(具有穩(wěn)定接地連接的錨固銅片系統(tǒng)),必須嚴格遵照使用指示。每 一個接地點的導電面積為 300 m 2 。確保點與點之間的距離不超過 10 m。仔細清潔接地點。更長的距離需另加電極。若當時環(huán)境不允許另加電極,大于 10 m 的距離就必須用銅帶連接。接地點須與環(huán)狀主線 相連。此項工作須由電工按照相關的規(guī)定操作。
接地電極數(shù)量。
安裝接地點:
每間房至少兩個接地點,根據(jù)實際情況及相關說明書決定電極的數(shù)量。
注意:對裂縫的不當評估和處理會縮短其使用壽命,并引起防靜電深層開裂,從而降低或破壞導電性能。
如果需要加熱應使用電力加熱鼓風系統(tǒng),因為如果使用燃燒氣、油、其他石化液化氣的加熱器會排放出大量的二氧化碳和水蒸氣,這會導致表面效果不好。
5 5/5
Sikafloor ® -220 W Conductive
養(yǎng)護細則
溫度 可步行
+10°C ~ 26 小時
+20°C ~ 13 小時
+30°C ~ 8 小時
可投入使用的時限
數(shù)據(jù)來源
產(chǎn)品說明書所示所有技術數(shù)據(jù)均基于實驗室測試條件。實測數(shù)據(jù)可能會由于環(huán)境因素不同而有所不同。
地方 法規(guī)
請注意,為滿足當?shù)胤煞ㄒ?guī)的具體要求,該產(chǎn)品的性能可能因地而異。請參考當?shù)禺a(chǎn)品說明書以獲得應用方面的描述。
健
為獲取化學品操作、儲存和處理的信息和建議,用戶應參照新的包含有物理學、生物學、毒物學及其他相關數(shù)據(jù)的材料手冊。
注意
當西卡產(chǎn)品在正常情況下正確儲存、處理和使用時,無論是此處信息,還是特殊情況下對使用西卡產(chǎn)品的推薦,都是基于西卡公司對其知識和經(jīng)驗的良好信心。在實際應用中,由于所用物料,底層和工地的不同,因此不能由此處信息,或任何書寫的推薦,或任何其他的建議而推斷出西卡公司對其產(chǎn)品的商品性和特殊用途的適用性作任何擔保和承擔任何法律責任。應尊重第三者的所有權(quán),所有定單需遵循目前的銷售及付運條款,使用者應參考有關產(chǎn)品技術說明書的新版本,西卡公司將樂意提供。
西卡 ( 中國 ) 有限 公司
中國江蘇省蘇州市蘇州工業(yè)園區(qū)涇東路28號
郵編: 215121
電話: (86) 512 6273 2888
傳真: (86) 512 6287 7070
http://chn.sika.com
Construction
ISO 9001: 2008 ISO 14001:2004
證書編號:CC3576 證書編號:CC3577
生產(chǎn)該產(chǎn)品的品質(zhì)/環(huán)境體系通過了
由香港品質(zhì)依據(jù) ISO9001/ISO14001 進行的認證
